碳化硅(SiC)單晶材料作為第三代寬帶隙半導體材料的代表，由于其具有禁帶寬度大(~Si的3倍)、高熱導率(~Si的3.3倍或GaAs的10倍)、高電子飽和遷移速率(~Si的2.5倍)、高擊穿電場(~Si的10倍或GaAs的5倍)等突出特性，在高溫、高壓、高頻、大功率電子器件領域和航天、軍工、核能等極端環境應用領域有著不可替代的優勢，彌補了傳統半導體材料器件在實際應用中的缺陷，正逐漸成為功率半導體的主流。

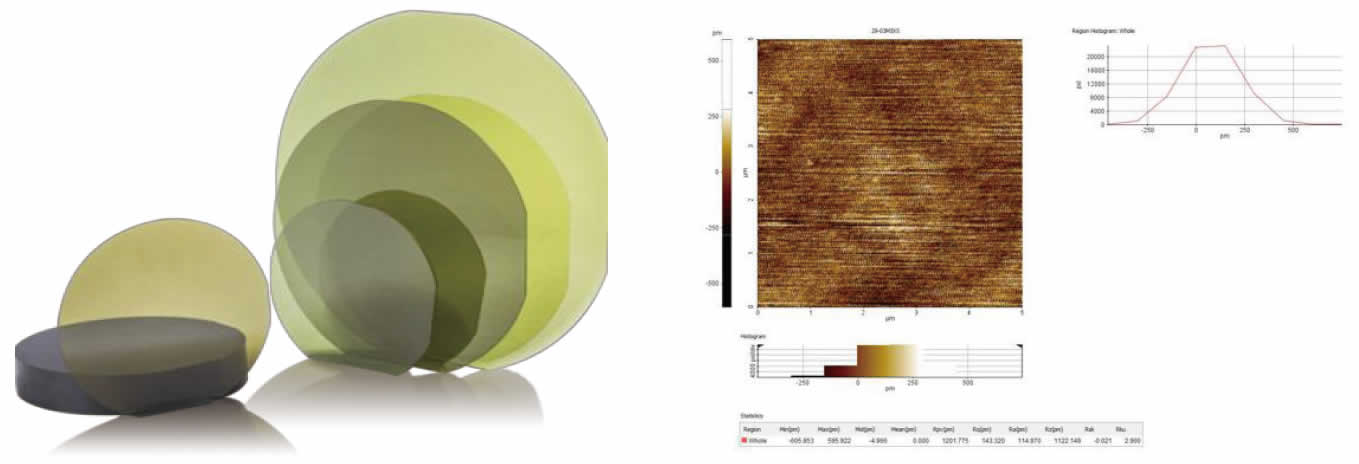

「上海新安納」浙江新創納電子科技有限公司開發了系列碳化硅晶圓（SiC Wafer）拋光液，主要產品包括：SC- A1901，SC-A1906，SC-AT2000，SC-A2002，SC-AT2012，SC-A1905，SC-S1903等系列碳化硅拋光液。既有碳化硅粗拋液也有碳化硅精拋液：

碳化硅粗拋光液

優點：

1. 拋光速率大于2.5μm/h；

2. 拋光表面平整光滑，無明顯劃傷；

3. 壽命長。

應用：不同尺寸高純半絕緣體4H-SiC，N型4H-SiC等晶圓拋光。

碳化硅精拋液

優點：

1. 拋光表面質量好，表面粗糙度Ra<0.15μm；

2. 去除效率高，拋光速率大于1μm/h；

3. 易清洗。

應用：不同尺寸高純半絕緣體4H-SiC，N型4H-SiC等晶圓精拋。
